橋梁構造ってどんなもの？〜種類や部材、国土交通省の最新情報まで徹底解説！〜橋梁構造の基礎知識：種類、部材、最新情報まとめ

本日は橋梁構造について、基礎から最新情報までをわかりやすく解説していきます。

橋梁の基本的な構造、部材の種類、そして最新の技術情報まで、幅広くご紹介していきます。

橋梁の基本構造と主要部材

橋梁の基本構造について見ていきましょう。

橋梁は、道路や鉄道などの交通機関が川や谷を渡るときに利用される重要な構造物です。

その役割や構造について詳しく解説します。

橋梁の各部位の名称について

公開日:2021/09/11

✅ 橋梁の長さや幅などの諸元、上部構造の各部位（主桁、床版など）の名称と役割を解説しています。

✅ 上部構造は車両などを支持する部分で、主桁・主構が荷重を支え、床版が車両の重みを橋桁や橋脚に伝えます。

✅ その他、舗装や地覆などの付属物についても触れ、橋梁の設計における注意点も述べています。

さらに読む ⇒カミノブログ出典/画像元: https://kamino.blog/bridge3/

橋梁の構造は、その機能性と安全性を左右する重要な要素ですね。

主桁や床版といった各部材の役割を理解することは、橋梁全体を理解する上で不可欠だと感じます。

土木公務員ブロガーのカミノ氏による橋梁基礎知識解説から始めましょう。

橋梁は、川や渓谷を渡るための重要な構造物であり、上部構造と下部構造から構成されます。

上部構造は人や車両を支える路面部分であり、主桁、横桁、縦桁、床版などが主な部材です。

下部構造は、上部構造を支え荷重を地盤に伝える部分であり、橋台、橋脚、基礎がその中心です。

橋台は橋の両端に位置し、橋脚は2径間以上の橋の中間部に存在します。

基礎には杭基礎やケーソン基礎などがあり、ケーソン工法はそのための工法です。

これらの部材に加えて、橋梁には荷重を適切に分散させるための支承、橋の伸縮に対応する伸縮装置などが不可欠です。

えー、なるほどねー！ 橋って、ただ渡るためだけじゃなくて、色んなパーツで出来てるんやね！ 勉強なるわー！

橋梁の寸法と種類

次に橋梁の種類と、それを構成する主要な部材について見ていきましょう。

橋梁は、その構造や材料によって様々な種類に分類されます。

それぞれの特徴と、主要部材の役割を解説します。

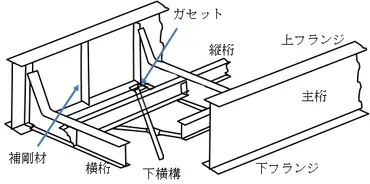

鋼橋構造：鋼桁の構造

✅ 鋼橋の主要な構造部位である主桁、腹板、フランジなどの名称と役割が説明されています。

✅ 橋の荷重を分散させるための縦桁、横桁、上横構、下横構などの部材が紹介されています。

✅ 箱桁、補剛材、ガセット、スカラップ、ニーブレース、ダイヤフラムなどの構造と機能が簡潔に解説されています。

さらに読む ⇒技術情報館「SEKIGIN」(セキジン)｜鉄道や道路を中心にインフラの歴史と現状，鋼橋の維持管理，鋼を中心とする金属腐食，防食・防せいに用いる材料として塗料・塗装，めっき，溶射などの技術，生活の中の科学に関連する基礎化学・物理など，技術者に役立つ情報提供を目的とするサイトである。出典/画像元: http://sekigin.jp/02infra/01bridge/steel_bridge/structure/structure_04.html

橋梁の長さや幅を示す専門用語がたくさんあるんですね。

橋梁の種類も、構造や材料によって多岐にわたることがわかりました。

設置環境に合わせて最適な形式が選ばれるという点も興味深いです。

橋梁の長さを示す用語として、橋長、桁長、支間長、遊間、桁下高、全幅員、有効幅員があります。

また、橋梁の種類は構造別と材料別に分類され、桁橋、トラス橋、アーチ橋、ラーメン橋、斜張橋など、多様な形式が存在します。

それぞれ設置環境や荷重条件に合わせて選定されます。

例えば、横構や対傾構は、鋼桁橋の形状保持や風荷重に対する抵抗力を高めるために重要です。

橋梁の舗装は、通常の舗装とは異なる設計が必要であり、地覆や高欄といった上部構造の要素も橋の機能を支えています。

いやー、橋って奥深いっすね！ 桁橋とかトラス橋とか、なんかカッコいいっすね！ 勉強になるし、俺も橋について詳しく語れる男になりたいっす！
